【STEP5-4】位相差とベクトル｜「進み・遅れ」を図で読む

Lesson4　位相差とベクトル｜「進み・遅れ」を図で読む

同じ周波数の二つの波でも、山に着く時刻がずれることがあります。そのずれを、時間と角度の両方で読めるようにします。

交流で止まりやすいのは、進み・遅れを言葉だけで覚え、どちらが先に同じ状態へ着くか確認しないことです。

今日のゴール

進み・遅れを丸暗記せず、波形とベクトル図の両方から判断できるようになる。

まず、現象を言葉で読む

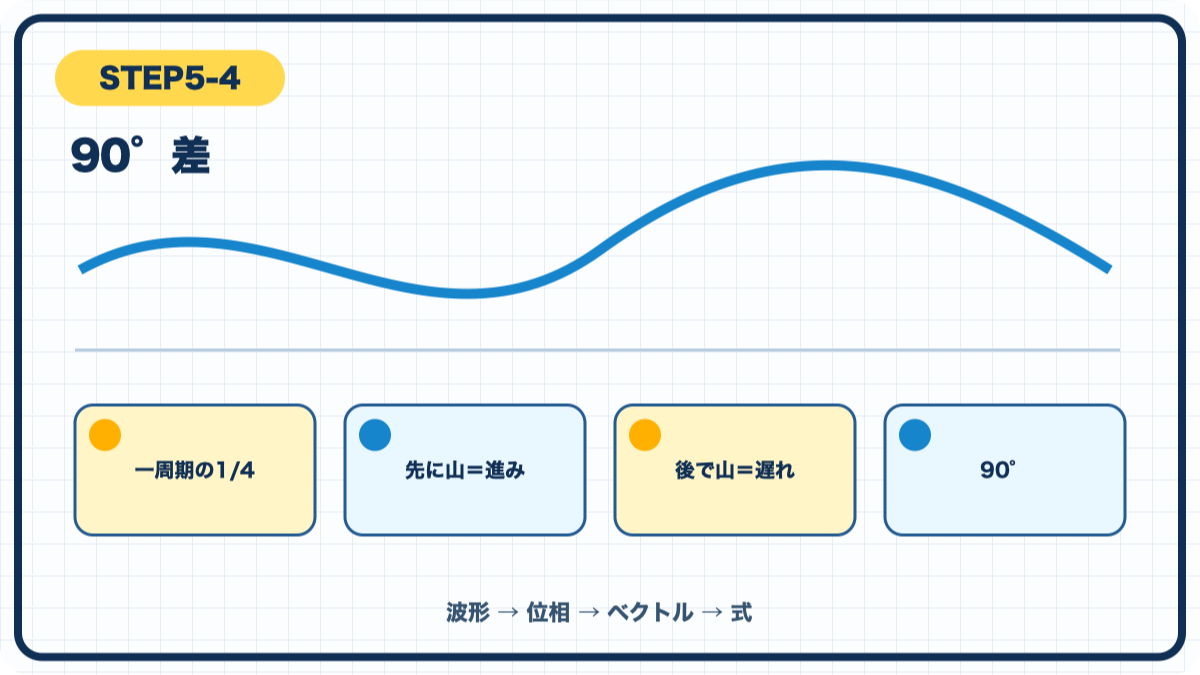

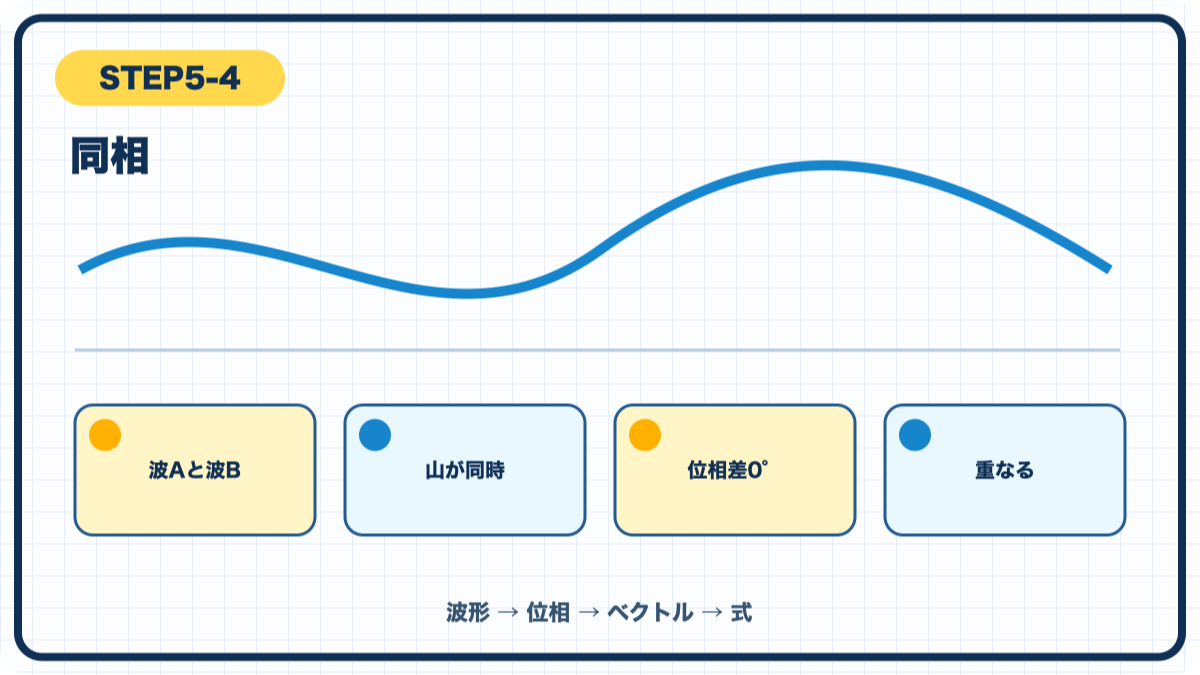

位相は波の進み具合です。同じ位置を同時に通れば同相、四分の一周期ずれれば90°、半周期ずれれば180°です。左側で先に山へ着く波が進み、後から着く波が遅れです。ベクトル図では反時計回りに回る矢印を基準に、先にある矢印を進みとして表します。

• 同じ山か同じ0を比較する
• 左側にある波を進みと読む
• 時間差を一周期の何分の何かへ直す

ここでは、次の図で何が先に起き、何が後から変わるのかを見ます。

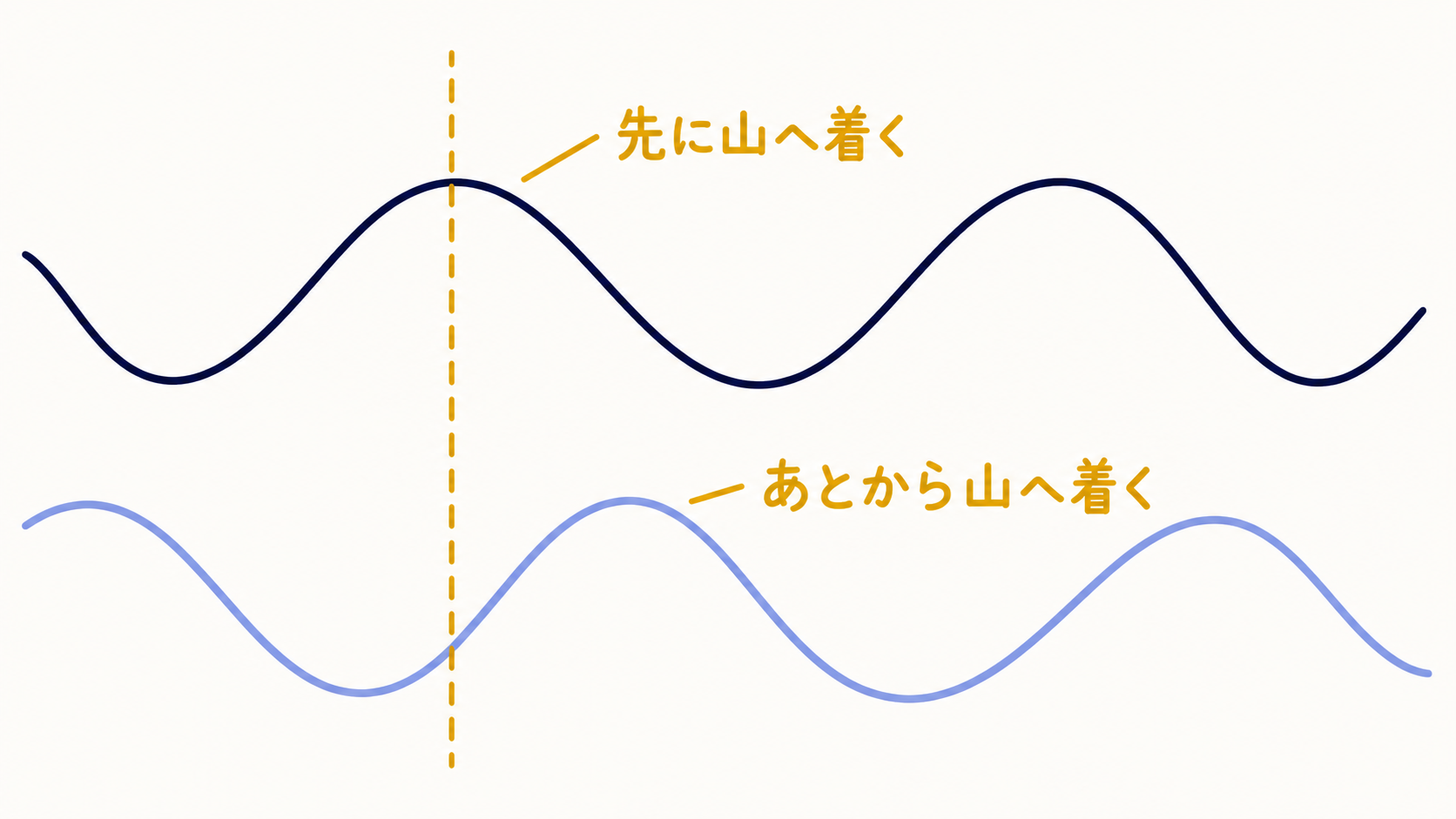

先に同じ状態へ着くほうが進み

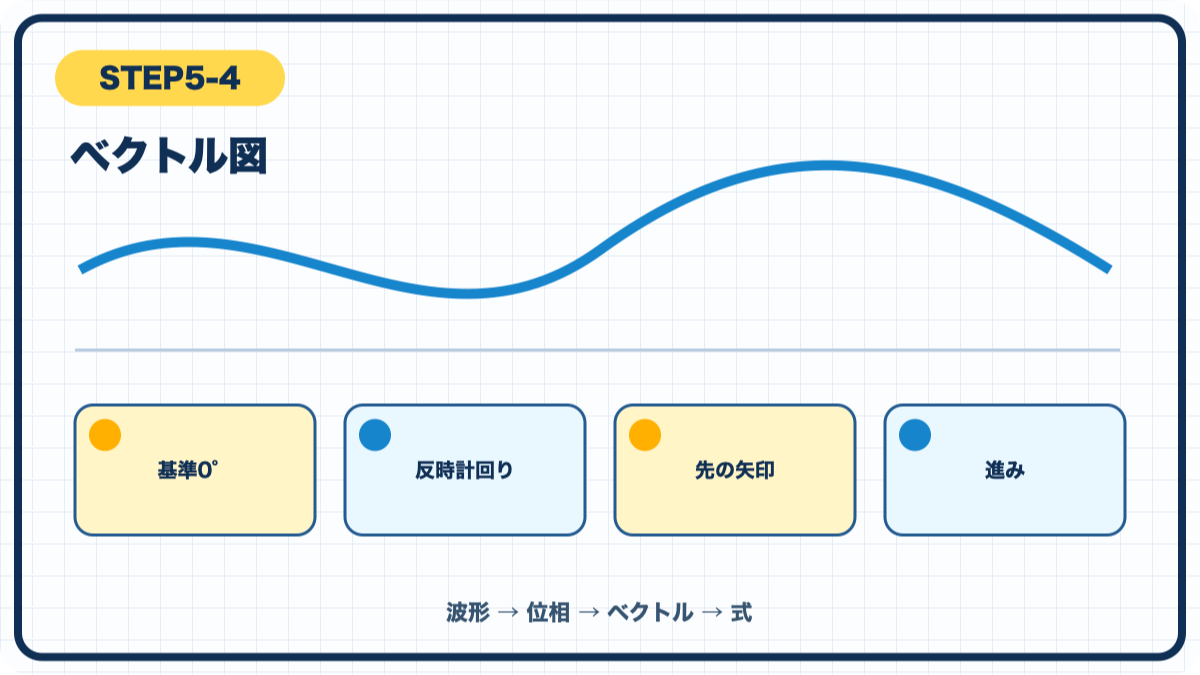

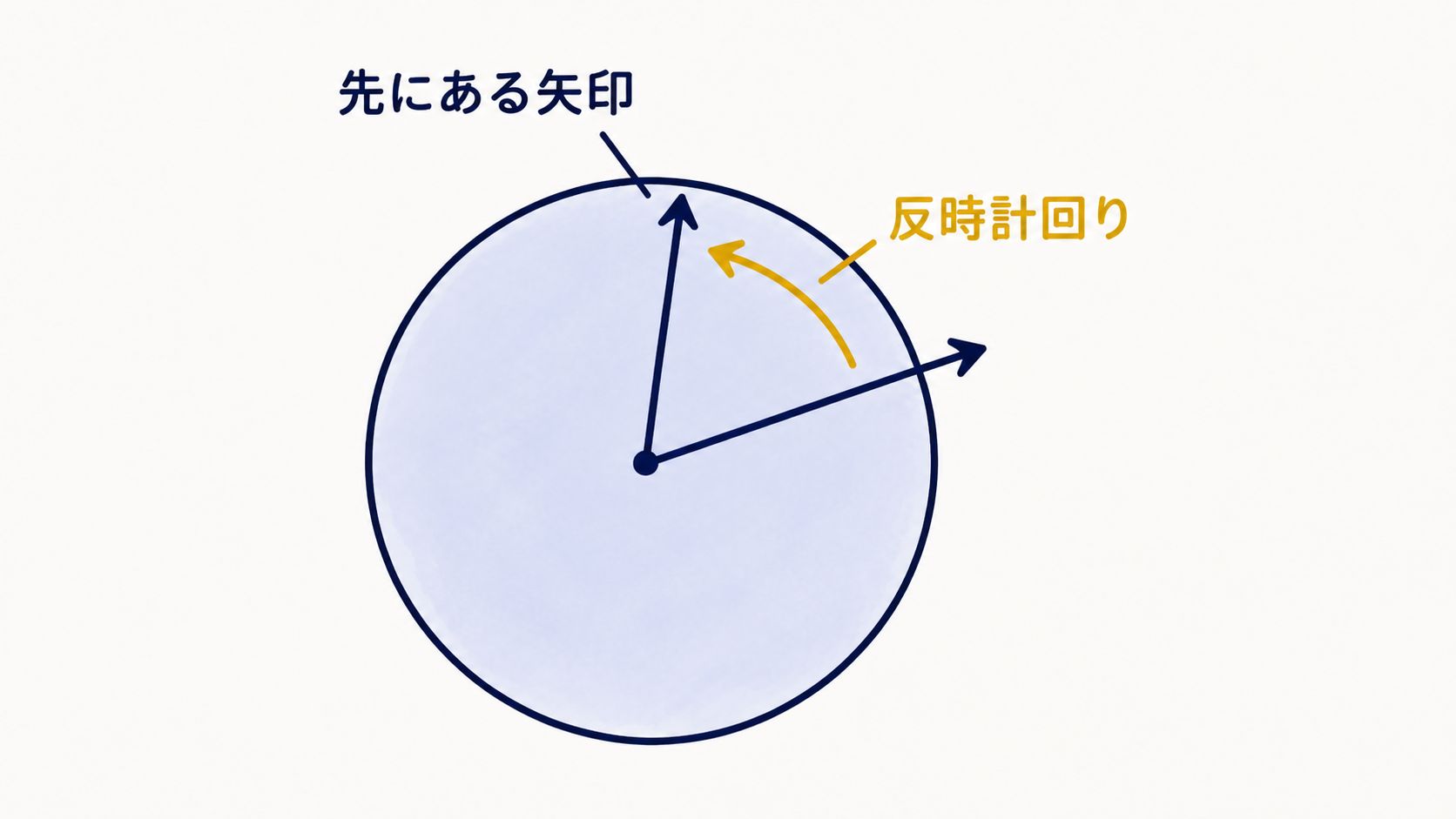

波形では、左側にずれて先に山や0を通るほうが進みです。ベクトル図では、反時計回りに回る約束で先にある矢印が進みです。二つの見方が一致することを毎回確かめると、左右の見間違いを防げます。

図を見たら、公式へ進む前に自分の言葉で一度説明してみてください。

公式は、図の関係を短く書いたもの

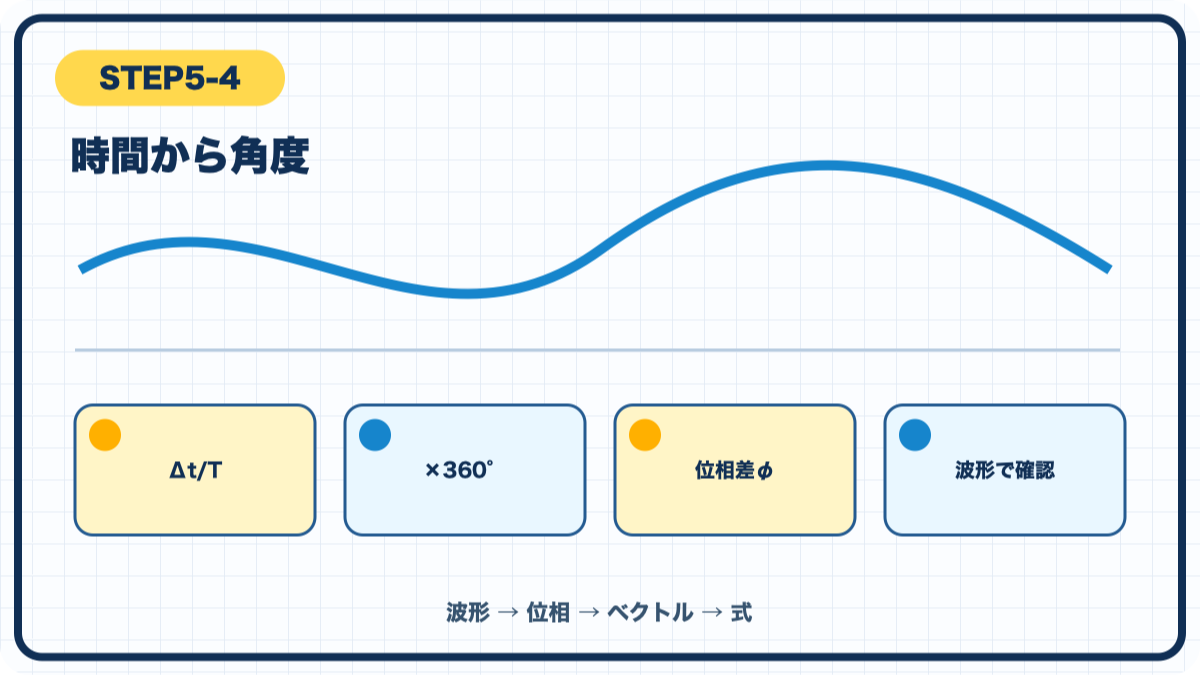

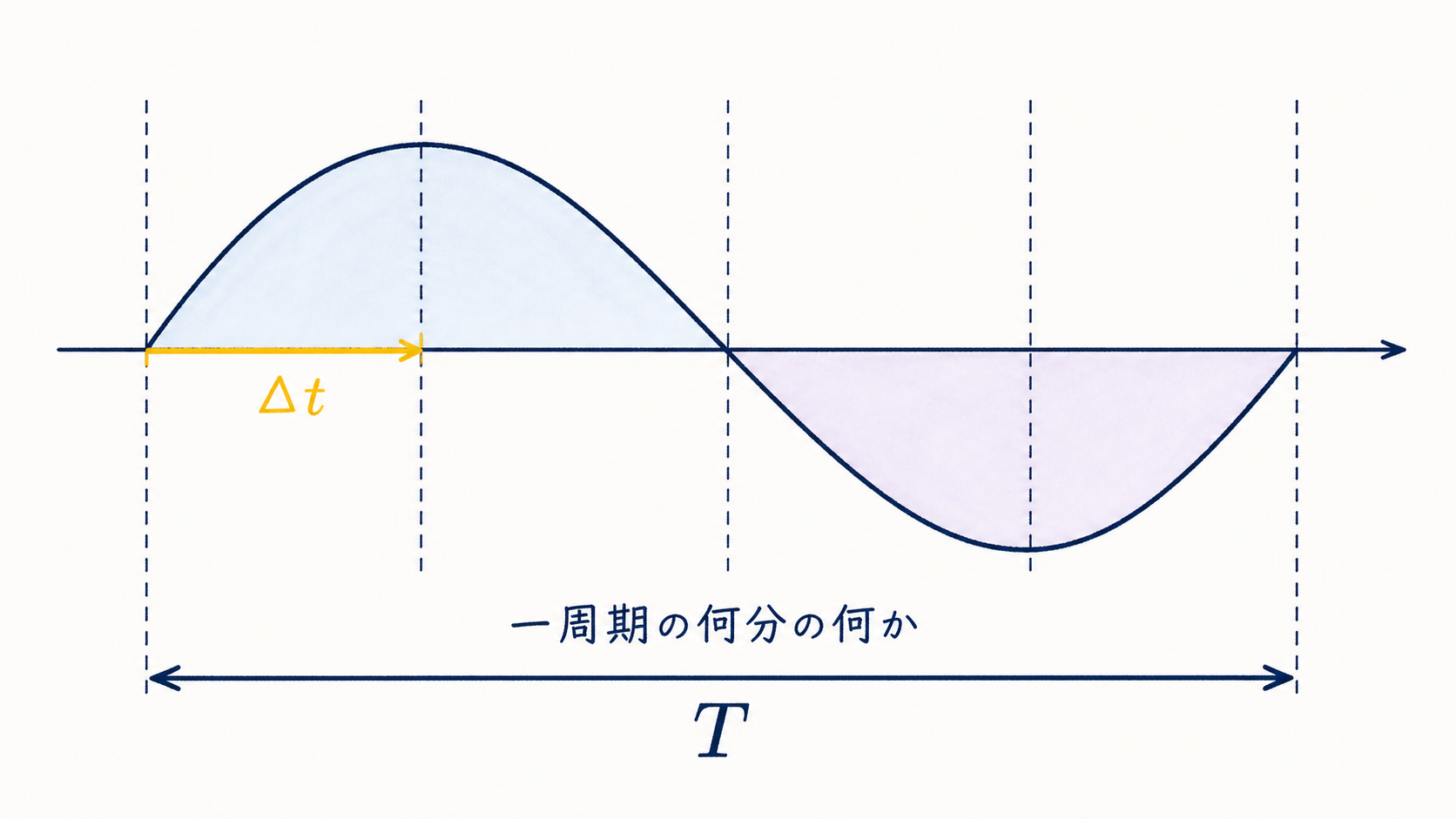

位相差は、一周期のうちどれだけずれたかです。時間差を周期で割り、360°または2πを掛ければ角度になります。

小さな数字で確認する

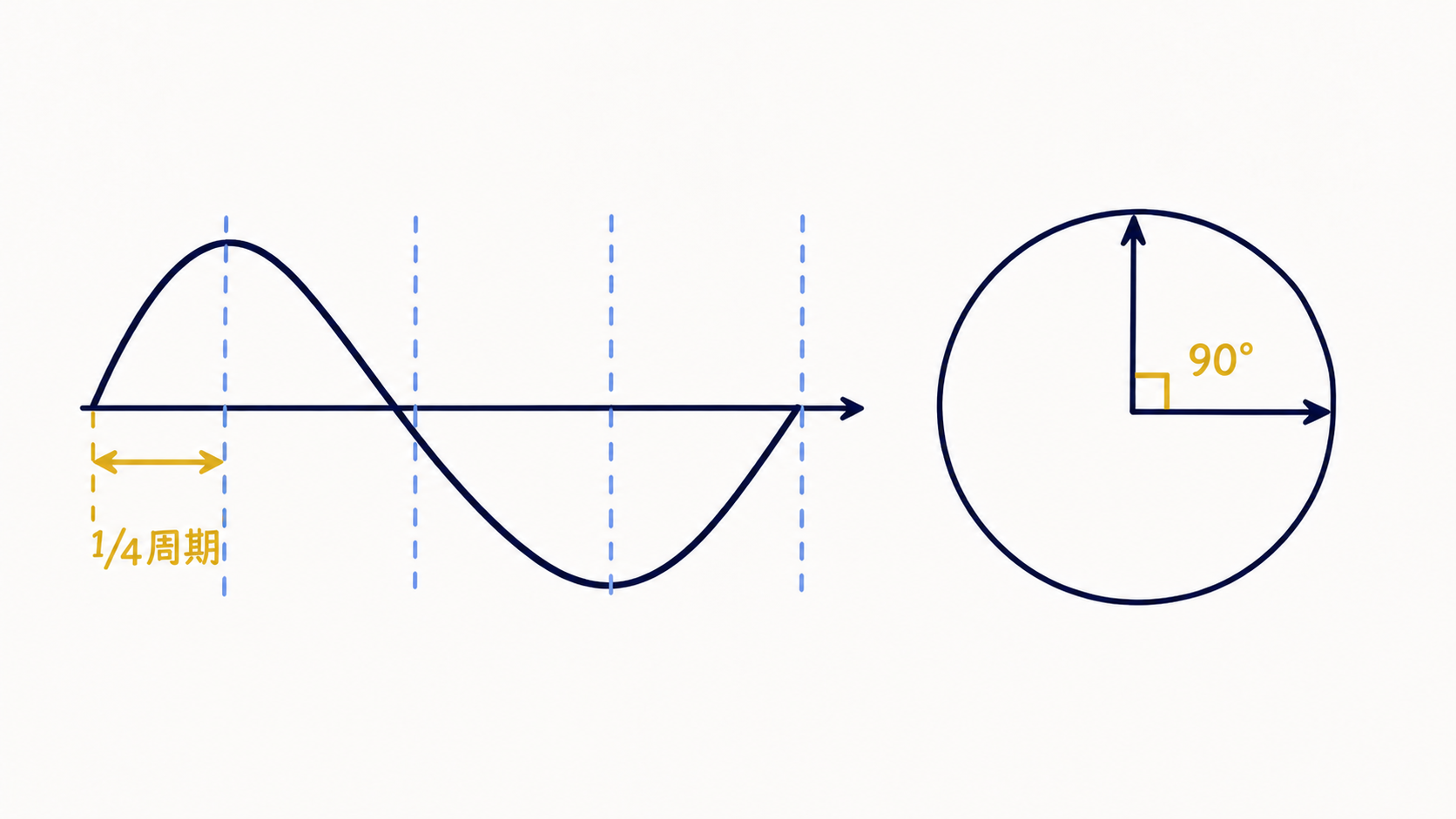

50 Hzなら一周期は0.020 sです。0.005 sのずれはその4分の1なので90°。時間だけで止まらず、波形のどの位置かへ戻ります。

数字を入れた後も、最初に予想した向きや増減と合うかを確かめます。

電験3種での読み方

1. 同じ山か同じ0を比較する
2. 左側にある波を進みと読む
3. 時間差を一周期の何分の何かへ直す

まとめ

進み・遅れは暗記語ではなく、同じ状態へ先に着くかどうかです。この読み方をR・L・Cへ使います。

次はLesson5「抵抗の交流回路」です。
