【STEP6-3】Y結線｜相電圧と線間電圧を測る場所から見分ける

Lesson3　Y結線｜相電圧と線間電圧を測る場所から見分ける

今日のゴール

Lesson2では、3つの相電圧が120°ずれ、2相の差が線間電圧になることを予告しました。ここでは、まず結線図の測る2点を見つけます。

読み終えたら、Y結線の中性点・相電圧・線間電圧・線電流を図から指し示し、平衡時の基本関係を使い分けられるようになります。

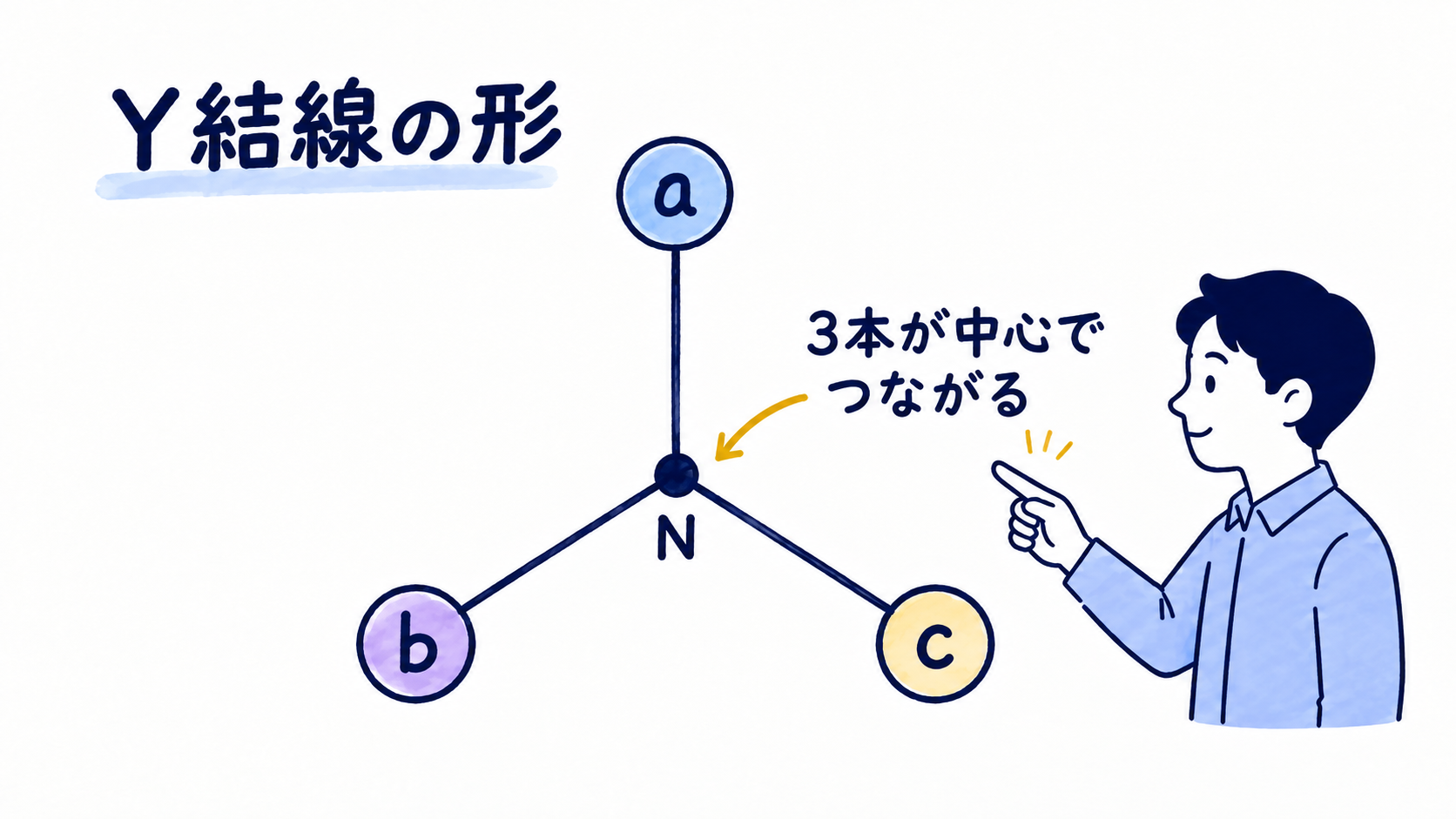

Y結線は、3本が中心でつながる

3つの相の一端を1点につなぎます。その共通点が中性点 N。残りの端は、a・b・cの3本の線へつながります。形がアルファベットのYに見えるので、Y結線と呼びます。

この図を見る理由：最初に中心のNと、外へ伸びる3本の線を見つけるためです。

図から読むこと：a・b・cは線の端、Nは3相に共通の点です。中性点が描かれていても、中性線が必ず外へ引き出されているとは限りません。

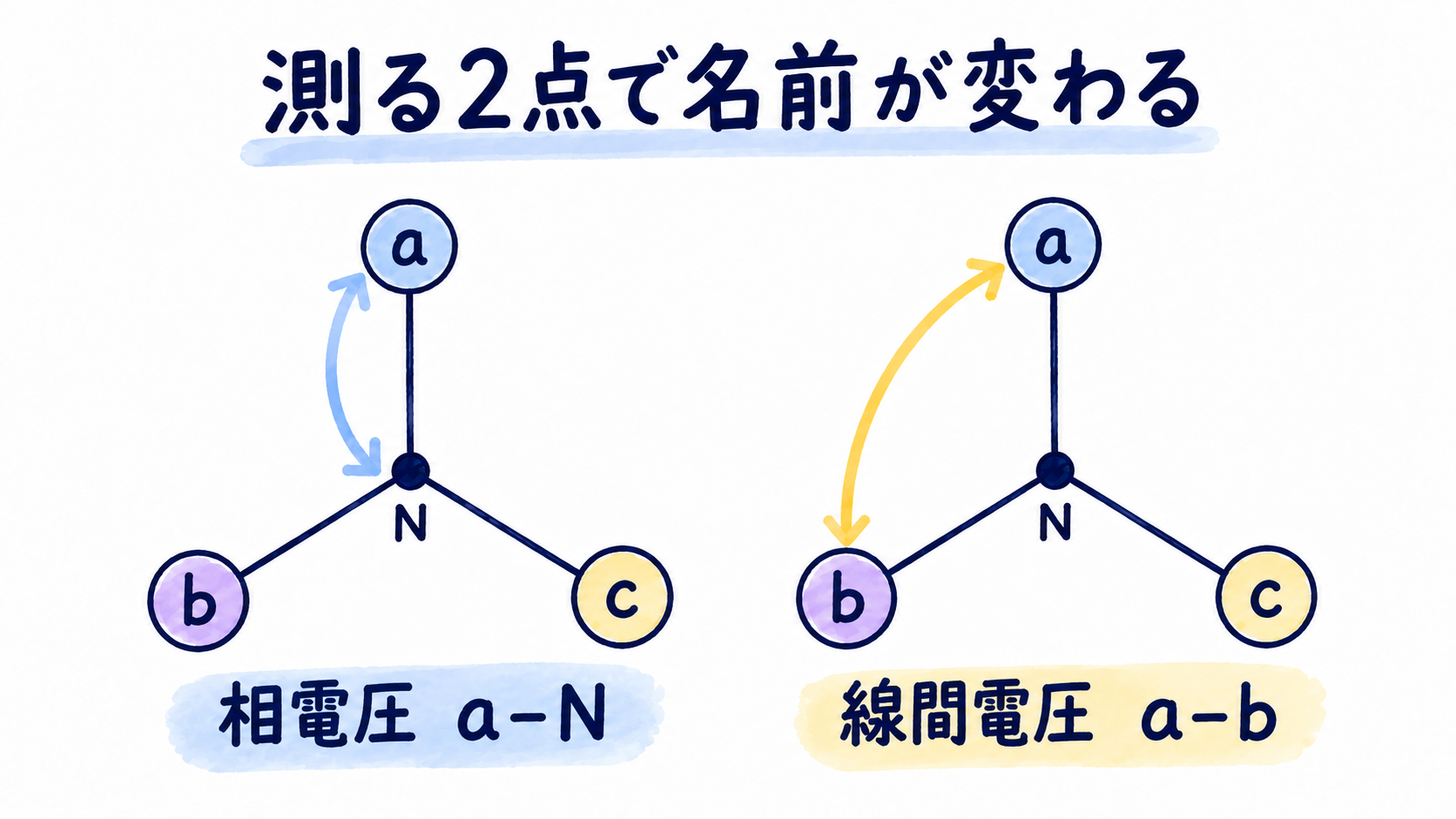

電圧は「測る2点」を先に決める

電圧は1点だけでは決まりません。どの2点の間かを言葉にしてから名前を付けます。

• 相電圧：a–Nなど、1本の線と中性点の間。例：V_a。
• 線間電圧：a–bなど、2本の線の間。例：V_ab。

淡い青は相電圧、黄色は線間電圧です。以下のレッスンでも、この色分けを使います。

この図を見る理由：「相」と「線間」を、公式でなく測定端子の位置で区別するためです。

図から読むこと：a–Nが相電圧、a–bが線間電圧。同じaを使っても、もう一方の測定点が変われば電圧の名前も変わります。

線間電圧は、相電圧どうしの差

Nを共通の基準点にすると、a–b間の電圧は次のようになります。

V_{ab}=V_a-V_b

ここで引くのは向きを持つベクトルです。V_aとV_bは120°離れているので、大きさだけを引いてはいけません。同じ始点Nから2本を描き、V_bの先からV_aの先へ向かう矢印がV_abです。

平衡した正弦波三相で3つの相電圧の実効値が等しいとき、線間電圧の実効値は相電圧の√3倍になります。

V_L=\sqrt{3}V_P

V_Lは線間電圧の実効値、V_Pは相電圧の実効値です。正相でV_aを0°とした場合、V_abはV_aより30°進みます。√3と30°の詳しい導出はLesson5で行います。

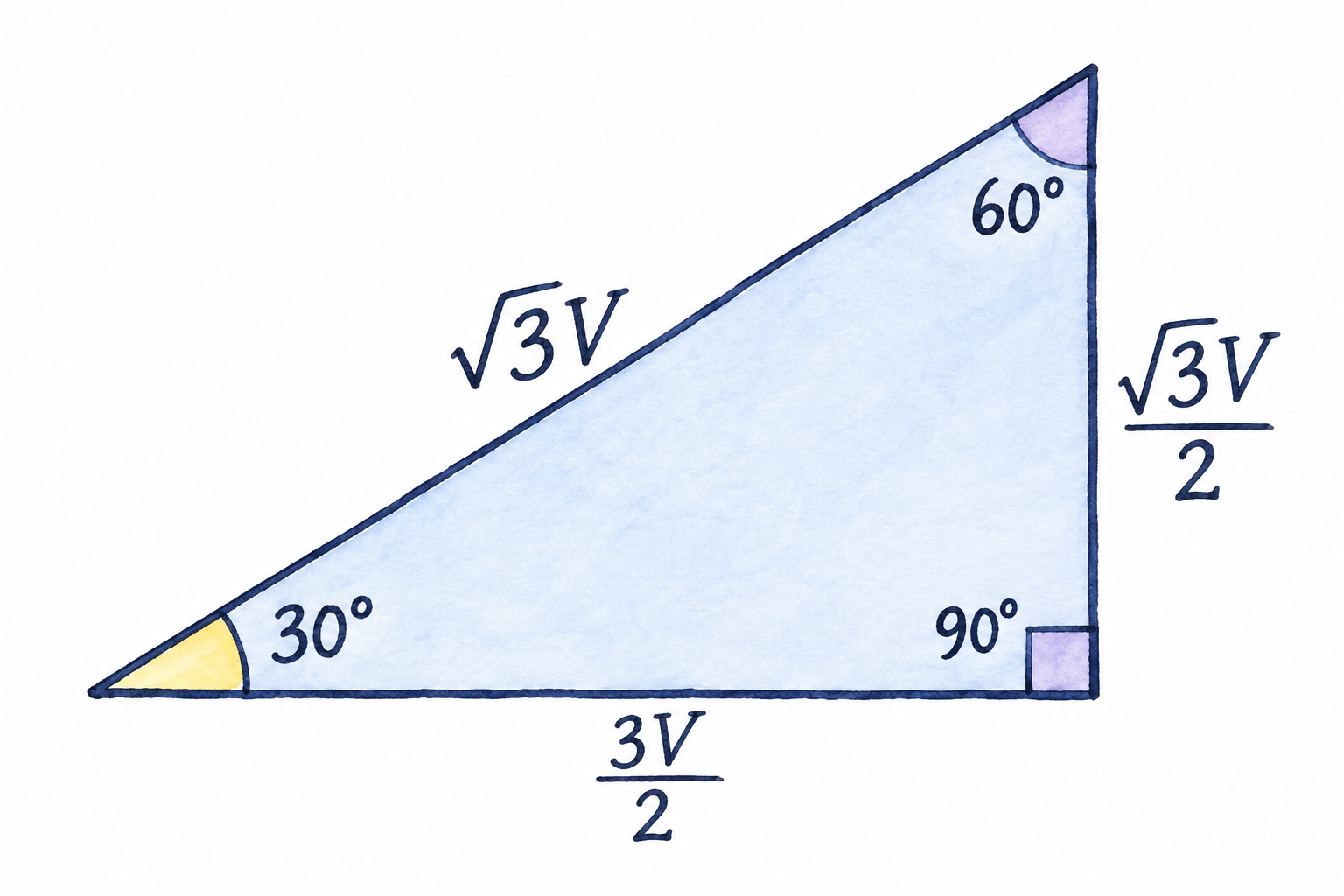

この図を見る理由：120°離れた等長の相電圧を差し引いた結果を、横・縦の成分に分けて√3と30°を確かめるためです。下の図は差の成分を表す直角三角形であり、元の2本の相電圧を描いた図ではありません。

図から読むこと：直角三角形の斜辺が線間電圧の大きさです。向きを逆にしたV_baはV_abと符号が逆になります。成分の導出はLesson5で確かめます。

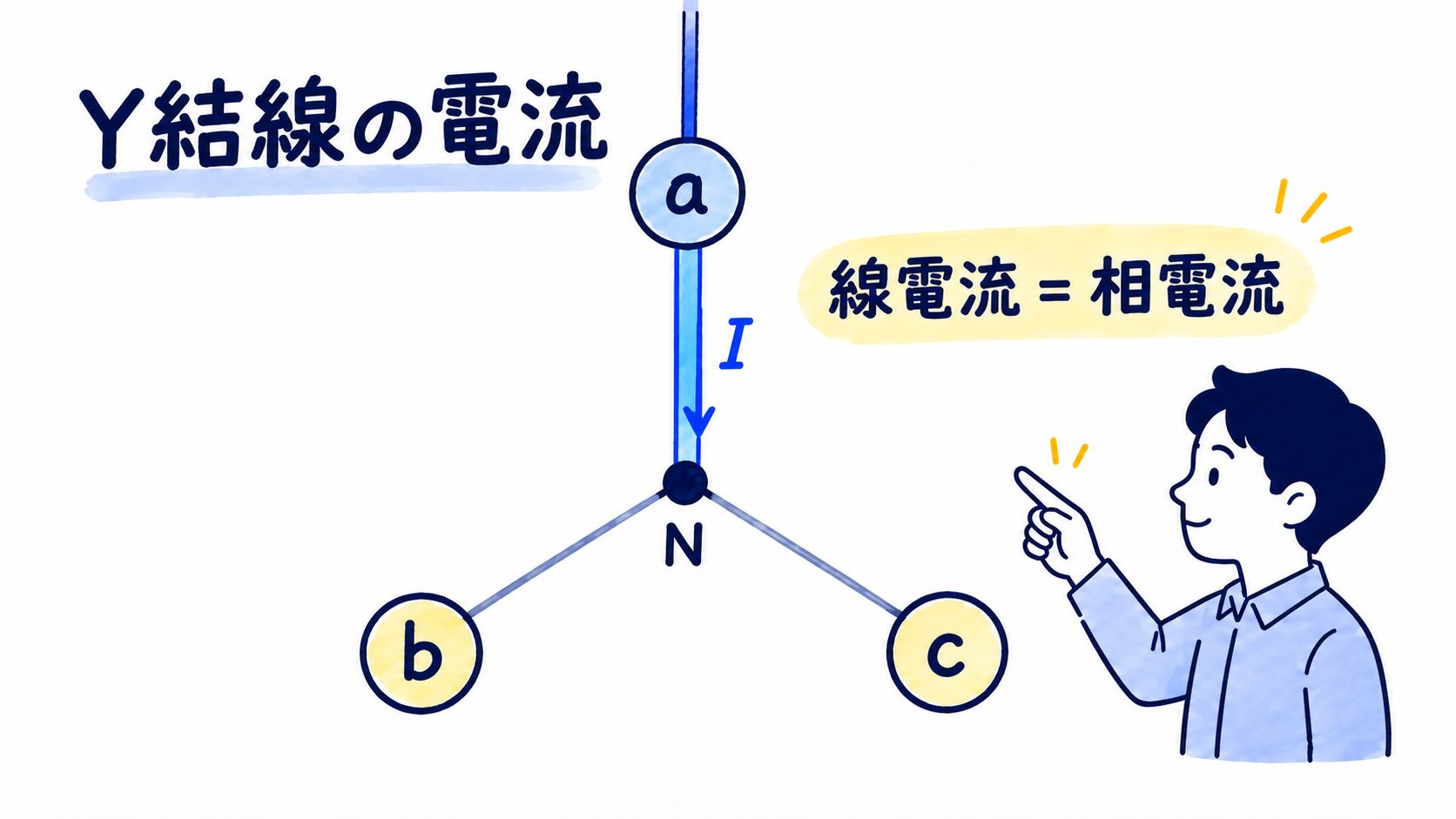

Y結線では、線電流と相電流が等しい

電圧は2点の違いで名前が変わりました。一方、Y結線の各線は、そのまま1つの相につながります。途中に分岐がないため、同じ経路を流れる電流です。

I_L=I_P

線電流を√3倍にしないでください。Y結線で√3が現れるのは、平衡時の電圧の関係です。

この図を見る理由：a線からa相へ電流をたどり、両者が同じ経路であることを確かめるためです。

図から読むこと：a線の電流とa相の電流は同じです。b・cについても同様です。

中性線に電流が流れないのは、いつ？

中性点から外へ中性線を引き出す場合があります。負荷まで平衡し、3つの相電流が大きさ等しく120°ずれていれば、符号をそろえたベクトル和は0です。そのとき中性線電流の大きさも0になります。

\vec I_a+\vec I_b+\vec I_c=0\quad\text{（平衡負荷）}

不平衡負荷では、中性線電流は0とは限りません。中性線がない回路にも、この言い方を機械的に当てはめないようにします。詳しくはLesson6で扱います。

止まりやすいポイント

• 相電圧と線間電圧は測る2点が違う。線–Nか、線–線かを先に確認します。
• V_L=√3V_Pは平衡した正弦波三相の大きさの関係です。不平衡でもベクトル差は求められますが、同じ√3倍とは限りません。
• Y結線ではI_L=I_P。Δ結線で学ぶ電流側の√3と混ぜません。
• Nがあることと、中性線が外へ引き出されることは別です。

このLessonのまとめ

• Y結線は、3つの相の一端を中性点Nへ接続した形。
• 相電圧は線–N、線間電圧は線–線で測る。
• V_ab=V_a−V_b。線間電圧は相電圧のベクトル差。
• 平衡時はV_L=√3V_P。Y結線ではI_L=I_P。
• 負荷も平衡している場合、中性線電流は0。不平衡時は0とは限らない。

次のLessonへ

Lesson4はΔ結線です。Y結線と同じ「測る2点」「電流の通る経路」で比べると、√3がどちら側に現れるかを迷わず整理できます。
